miércoles, 12 de agosto de 2009

Paso de vuelta


Este dibujo es muy sencillo ya que primero elabore una línea con el comando de line de 3o y después con el mismo comando realizamos una línea inclinada sobre la línea que realizamos primero y después realizamos otra línea inclinada que intersecte con la primero que realizamos y luego elegí el comando de copy y copie las dos líneas perpendiculares y las pegue mas abajo.

Columna Redonda Zanchada


Esta la realice primero cree una línea con el comando de line de 30 y después le cree un offset de 0.2 y después de eso a una de las líneas paralelas le aplique el comando del offset a 0.04 y de la otra línea le aplique también el mismo comando a la misma distancia y luego con comando de line cree líneas horizontales inclinadas para ir formanando el estribo zunchado para unir las líneas paralelas que hicimos al final y las fui realizando hasta que toco el extremo inferior de la linea, para finalizar le puse su nombre con la función o comando de Multiline Tex.`

Columna Redonda Simple





Realice primero cree una línea con el comando de line de 30 y después le cree un offset de 0.2 y después de eso a una de las líneas paralelas le aplique el comando del offset a 0.04 y de la otra línea le aplique también el mismo comando a la misma distancia y luego con comando de line cree líneas horizontales para unir las líneas paralelas que hicimos al final y después con un offset fui realizando las siguientes, luego realice los símbolos de rayito y para finalizar le puse su nombre.

Columna Redonda Simple


Para la elaboracion de este dibujo primero selecione el comando de circle y realice un circulo de 3o cm de diametro y después le aplique un offset a 0.02 y luego con la misma funcion cree un circulo más pequeño y elegí el comando de copy y le di clic a la figura y despues movia el mouse hacia donde queria el circulo y asi lo copie 7 veces.

Rectangular Doble Estribo




Para realizar este dibujo primero seleccione el comando de line y cree una línea de 30 y luego utilice el comando de offset a 0.2 y des pues con una line uní los extremos de las dos líneas y después volví aplicar el comando de offset a 0.3 para que ce cerrara el rectangulo después seleccione el comando de circle y cree un circulo y después aplique el comando de copy y copie 1 circulo en cada esquina del rectangulo y después seleccione el comando de line y uní los círculos de cada extremo, luego me dirigí a la barra de herramientas y ahí le di clic en la opción de dimensión y luego en linear para que aparecieran las cotas de mi dibujo y luego con el comando de multiline tex escribí su nombre. y luego configure sus propiedades utilizando los layers.

c-3 Columna Rectangular Simple



Para realizar este dibujo primero seleccione el comando de line y cree una línea de 30 y luego utilice el comando de offset a 0.2 y des pues con una line uní los extremos de las dos líneas y después volví aplicar el comando de offset a 0.3 para que ce cerrara el rectangulo después seleccione el comando de circle y cree un circulo y después aplique el comando de copy y copie 1 circulo en cada esquina del rectangulo y después seleccione el comando de line y uní los círculos de cada extremo, luego me dirigí a la barra de herramientas y ahí le di clic en la opción de dimensión y luego en linear para que aparecieran las cotas de mi dibujo y luego con el comando de multiline tex escribí su nombre. y luego configure sus propiedades utilizando los layers.

C-2 Columna Cuadrada Doble Estribo


Para realizar este dibujo primero cree el cuadrado de 25 por 25, aplicando el comando de line y después aplique un offset a 0.25 y luego cerré con una línea de extremo a extremo y volví a aplicar un offset y se cerro mi cuadrado después seleccione el comando de circle, hice un circulo y después a ese cirulo le aplique el comando de copy y lo copi a la mitad de cada lado y en cada esquina del cuadrado, y después los uní con una línea nadamas los puros circulos de cada esquina del cuadrado que es la realice con el comando de line,con el mismo comando de line realice lineas para unir los circulos que se encuentran a la mitada de cada lado y se forma un rombo, luego le di clic en dimension y luego en linear para que aparecieran las medidas del cuadrado y luego aplique la función de multilinetex para anotar su nombre

tipos de columnas

La categoría de columna se asigna a partir de sus condiciones de trabajo. Este es aislado y debe de estar relacionado con la transmisión de carga en el eje vertical hacia el cimiento. A partir de una dimensión de 600 m2 para una altura no mayor de 3.2m. Estos podrán ser Cuadradas, rectangulares o redondas, su fuerza horizontal o estribos pueden ser simples, dobles, anillados o helicoidal, según la necesidad del grado de confinamiento que requiera el cálculo.

c-1 columna simple cuadrada


Para realizar este dibujo primero cree el cuadrado de 25 por 25, aplicando el comando de line y después aplique un offset a 0.25 y luego cerré con una línea de extremo a extremo y volví a aplicar un offset y se cerro mi cuadrado después seleccione el comando de circle, hice un circulo y después a ese cirulo le aplique el comando de copy y copie uno en cada esquina y después los uní con una línea que es la realice con el comando de line, seleccione la opción de dimensión luego le di clic en linear para que aparecieran las medidas del cuadrado y luego aplique la función de multiline tex para anotar su nombre y luego cree los layers para darle color y calidad de línea .

Cimiento de mamposteria CM-2

Este es un cimiento de mamposteria colindante que tiene un ancho de 80 cm y una altura igual de 90cm, una cadena de cimentacion de 20 X 15 con impermeabilizante con muro de tabique con medidas 5 X 15, construido con piedra braza

Cimiento de mamposteria Colindante CM-1


Este es un cimiento de mamposteria que tiene un ancho de 80 cm y una altura igual de 90cm, una cadena de cimentacion de 20 X 15 con impermeabilizante con muro de tabique con medidas 5 X 15, construido con piedra braza y se encuentra sobre un terreno previamente compactado, este tipo de cimiento se ocupa para delimitar la zona del terreno.

Detalle de bovedilla

Este dibujo nos representa la bovedilla que se encuentra en nuestra planta de losa, ya que el sistema de vigueta y bovedilla esta constituido por los elementos portantes y aligerantes

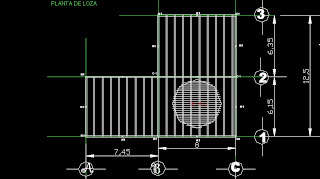

planta de losa

Primero cree los layer para que se me facilitara la configuracion de mi dibujo y despues dibuje una linea con el comando de line de 12.5 y luego selecione el comando de offset a 8 y despues me quedaron 2 lineas paralelas y de extremo superior creo una linea y despues eligo el comando de offset a 6.35 y luego de la linea que me da el offset la alargo hasta que mida 15.45 y después vuelvo a seleccionar el comando de offset a 6.15 y luego con el comando de line cierro mi planta de losa y despues solamente aplico offset a los ejes para que cree los muros y despues con el comando de linea hago las viguetas junto con el comando de offset y ya que realize la primera despues aplique el comando de copy y con el comando de trim borre los sobrantes de lineas y despues con el comando de dimension y linear agrege las dimensiondes de mi dibujo con la funcion de multiline tex agrege las cotas pero antes elegi el comando de circle para ahi anotar las letras y luego seleccione el comando de copy para copiar en todos los ejes

Columna

Para realizar el dado primero cuadrado de 30 por 30 cm después de eso aplique un offset del cuadrado a 0.02 hacia dentro y después aplique la función de circle y realice un circulo pequeño en un esquina y después de eso seleccione la función de copy, y copie uno a la mitad de ese lado del cuadrado y otro en la otra esquina y así hasta que fueran en total 8 círculos, luego seleccione la función de line y hice una línea del segundo circulo de un lado la segundo del otro lado así consecutivamente para que se creara un rombo y ese armado fuera de 0tro tipo de layer y de calidad de línea ya que es una barrilla diferente, por ultimo le puse cotas con dimensión linear

planta de la zapata


En este dibujo empece con un cuadrado de 2.10 por 2.10 que representa la planta de la zapata, primero con la función line realice una linea de 2.10 y luego realize un offset a 2.10 y después eleji otra vez la función de line y realize una linea de extremo a extremo de las dos que ya estaban realizadas y luego aplique el comando de offset a 2.10 y ase realize mi cuadrado después realize un offset del cuadrado a 0.82 hacia dentro de este para que este representara al Dado y después aplique otro offset al cuadrado que representa al dado a 0.07 hacia dentro para que este representara a la columna. y luego aplique la funcion de line para realizar lineas del la esquina interior del cuadrado que represa a la planta de la zapata a la esquina exterior del dado en cada una de laz esquinas en total son cuatro lineas y después realize lineas que representaran el armado de la parrilla de 2 m y que tubieran una intersección del lado izq. y después en cada extremo realice otra linea para que representarán los ganchos.

Dado(zapata)


Para realizar el dado primero cuadrado de 45 por 45 cm después de eso aplique un offset del cuadrado ya realizado a 0.04 hacia dentro y después aplique la función de circle y realice un circulo pequeño en un esquina y después de eso seleccione la función de copy, y copie uno a la mitad de ese lado del cuadrado y otro en la otra esquina y así hasta que fueran en total 8 círculos y después le puse cotas con dimensión linear

Zapata

seleccionando la opcion de line y realize una linea de 2.10 luego cree en uno de los extemos una line de 20cm de alto y luego seleccione el comando de offset a 2.10 cm, otro offset a 0.82 de ambos extremos para poder realizar las lineas que van a representar al dado y despues realize una linea inclinada en ambos extremos y realice la funcion de trim para cortar la lineas que primero habia realizado las del offset a 0.82 y de las lineas que dibujo en los extremos(las que miden 20 cm de alto) realize un offset a 0.9 para que de ahi pudiera realizar la linea de la columna y nada más con el comando de trim borre la linea sobrante y despues de eso ya me quea como un tipo de base y yanamas realizo un offset de la lineas que representan al dado a 0.34 y de ahi las a large y despues realize una linea de extremo a extremo y al final de la linea realize dos lineas hacia fuera y los mismo realize para la columna y al ultimo realize la varilla de la parrilla que esta la hize con una linea de 2m y de alto de 0.18 y despues al inicio de mi zapaa en la columna le puse el simbolo que parece como un rayo
Esta es una zapata que es un tipo de cimentación

lunes, 6 de julio de 2009

Tarea


SE INGRESA A AUTOCAT

1.- Se crea el rectangulo que va hacer con el que representemos nuestra viga este tiene que medir de altura o.7o cm y de largo 6.75 .

2.- Se le aplica comando de offset para crear otro rectangulo adentro del que ya esta elaborado y despues se realiza el columpio que mide 1.15 desde el extremo inicial de la viga hasta el centro y despues se crea una linea que tenga 45º y ase se hace de ambos lados y despues nos dirigimos a la pestaña de dimension y le damos clic en lineal para que nos de las cotas de la trabe o viga.

luego realizamos la representacion del peralte haciendo un rectangulo de o.70 de altura y 0.35 de ancho, y luego se elegimos la el comando para crear circulos y creamos uno en el lado inferior izquierdo a 0.020 de distancia de la linea hasta donde va ha estar nuestro circulo y despues elegimos el comando de copy y creamos otro tres y realizamos los mismo pasos para el lado derecho y luego cramos un circulo del lado superior izquierdo a 0.020 de distancia de la linea hacia donde vamos a crear el circulo y despue elegimos el comando de copy, copiamos el circulo hacia el otro lado y listo.

Despues dibujamos en forma grafica la reaccion que crea la fuerza sobre la trabe.

1,. dibujamos la linea de 6.75 y despues cree dos ejes para poder dibujas un linea curva, y el otro dibujo representa un colapso.

DUDAS, PREGUNTAS Y COMENTARIOS AQUI MISMOATTE ALAN IVAN SOTO ALTAMIRANO

miércoles, 24 de junio de 2009

Examen


SE INGRESA A AUTOCAT
1. SE CREA UN CUADRADO DE (10,10,0). COMO PUNTO INICIAL Y EL OTRO PUNTO SE PONE EN (10,10,0) ENTER
2. SE CREA OTRO CUADRADO CON ORIGEN EN (0,0,-10) Y EL OTRO PUNTO EN (10,10,-10)
3. SE TOMA EL COMANDO DE LINE Y SE JUNTAN LOS 2 CUADROS POR SUS ARISTAS. AHORA TENEMOS UN CUBO CON 6 CARAS Y EN CADA UNA DE ELLAS SE VA A COLOCAR UN SOLIDO CENTRADO.
4. SE CREAN 6 LAYER PARA CADA UNO DE LOS SOLIDOS Y SE LES ASIGNA UN COLOR
5. SE TOMA EL PRIMER LAYER Y EL CUBO CON ORIGEN EN (2,2,0) Y EL OTRO PUNTO EN (6,6,0) Y CON UNA ALTURA DE -5
6. SE TOMA EL SEGUNDO LAYER Y LA ESFERA SE COLOCA EL ORIGEN EN (5,5,0) Y UN RADO DE 2.5
7. SE TOMA EL CILINDRO CON ORIGEN EN (5,5,0), RADO DE 2.5 Y UNA ALTURA DE -5
8 SE TOMA LA CUÑA CON ORIGEN EN (2,2,0) EL OTRO PUNTO EN (6,6,0) Y UNA ALTURA DE -5
9. SE TOMA LA DONO Y CON ORIGEN EN (5,5,-2) EL RADIO DEL ORIFICIO ES DE 3 Y EL RADIO DEL CILNDRO ES DE 2
10 Y DE ESA MANERA TENEMOS UN CUBO CON SOLIDOS INSERTADOS EN CADA UNA DE LA CARAS.
DUDAS, PREGUNTAS Y COMENTARIOS AQUI MISMO
ATTE ALAN IVAN SOTO ALTAMIRANO
